ASH-3800多参数水质监测基站

返回列表 来源：阿森河发布日期： 2022.06.29

本公司推出的ASH-3800多参数水质监测基站可以实现多种水质参数的同时测量，包括溶解氧、pH、ORP、电导率,浊度,COD,氨氮，总磷和总氮等。主机通过RS-485(Modbus/RTU 协议)总线采集和处理各数字传感器测量得到的数据，并将数据传送给触摸屏显示，同时根据用户可以读取存储在PLC内的传感器测量值。触摸屏上显示有多个窗口，可以实时显示各传感器测量的实时数据。

ASH-3800多参数水质监测基站经由水泵抽取待测水样到水箱，水样仅经过粗过滤，无添加剂，保证了水质的一致。触摸屏上可以显示多个窗口，可以实时显示各传感器测量的数据，同时可根据用户设定参数来控制继电器动作。

ASH-3800多参数水质监测基站的应用领域广泛，可用在河道湖泊，水产养殖、农业灌溉用水、环境监测等领域。以下是ASH-3800多参数水质监测基站的详细参数：

产品名称	型号	描述
多参数水质监测基站	ASH-3800	①可实时实现多路参数在线监测。 ②能实现多路参数控制和模拟量输出。 ③数据的存储和报警功能；数据的无线发射功能。 ④系统额定功耗6.5W，峰值功耗为9 W；传感器功耗0.5W/只。 ⑤外形尺寸：600mm×600mm×1500mm。
核心部件	型号	描述
主机	DVP16ES2	运行可靠，抗干扰， 8路继电器输出。
模拟量模块	DVP04DA-E2	4路模拟量输出，4-20mA，0-20mA,0-10V共三种，可选
模拟量模块		1路Rs485 Modbus/RTU 标准协议输出 2路独立继电器，程序设定时间控制输出
触摸屏	DOP-107CV	①Cortex-A8 CPU，256M内存。 ②显示屏：7寸TFT LCD。 ③分辨率：800×480。 ④USB2.0，232和485通信端口。
水箱		尺寸：220X400X250mm
基站柜子		尺寸：600mm×600mm×1500mm
自吸泵		功率：220W;额定扬程：20 m; 吸程：9m;最大流量：28 L/min;
进出管路		水管材质为进口UPVC,管径为D E 20;水箱材质为进口UPVC;
避雷浪涌防雷保护器		正泰品牌；Imax:40KA; UP:12KV
供电		220VAC 50± 0.5 HZ电源输入（整体设备供电） 5VDC或12VDC 或24VDC定制（控制器）

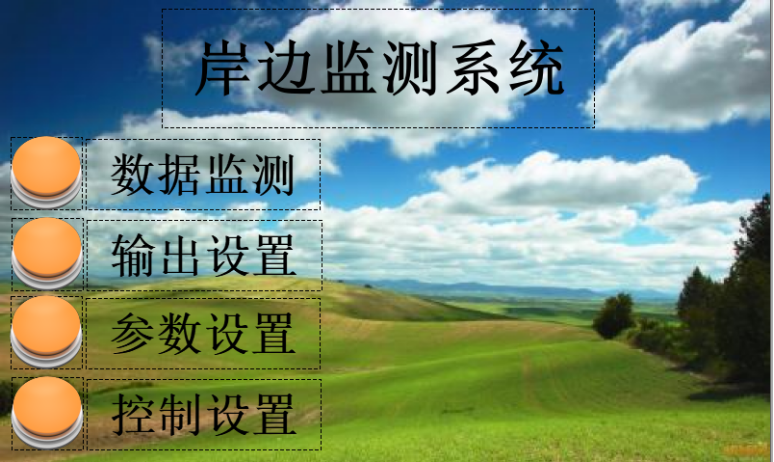

开机界面：

1656486974(1)

以下参数自由搭配选择：

名称	测量范围	精度	分辨率
溶解氧传感器	0～20 mg/L	±2%F.S.，±0.5℃	0.01 mg/L，0.1℃
浊度传感器	0～200 NTU；0～1000 NTU	读数的±3% 或±3NTU，以大者为准，±0.5℃	0.1 NTU，0.1℃
电导率传感器	0-20uS/cm；0-200 uS/cm；0-2000 uS/cm；0-200mS/cm	±1.5% F.S.	0.01 uS/cm；0.1 uS/cm；1 uS/cm；0.1mS/cm
pH传感器	0～14 pH	±0.1 pH	0.01 pH
ORP传感器	-1500mV～+1500mV	±6mV	1mV
氨氮传感器	0～100mg/L或0～1000mg/L	±5%或± 3mg/L	0.1mg/L
叶绿素传感器	0～400ug/L	±3%F.S.（>300ug/L）	0.1 ug/L
蓝绿藻传感器	100～300，000cells/mL	1ppb若丹明WT染料的信号水平对应值的±5%	0.01 ug/L
COD传感器	0～400mg/L equiv. KHP	±5%F.S.	0.1mg/L
浊度传感器	0～400NTU	±5%F.S.	0.1NTU
余氯传感器	0～10ppm	±0.1%
温度	0～50℃	±0.5℃	0.1℃
氯离子传感器	0~35500mg/L	±10%或±2mg/L	0.1mg/L
